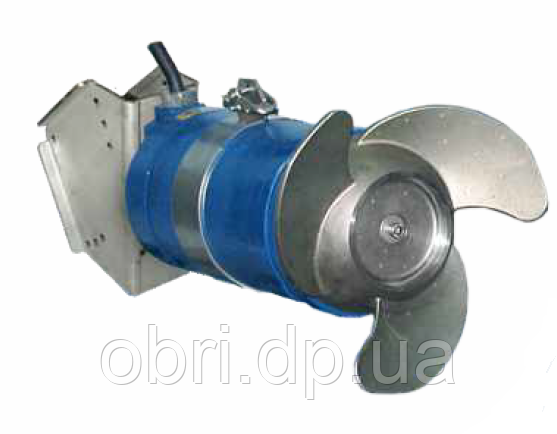

Змішувач (Мешалка) Faggiolati GM40B813R1-4T6KA2

ОБЛАСТЬ ЗАСТОСУВАННЯ Занурювальний змішувач даного типу призначений для наступних робіт:

• Змішування чистих стічних вод та видалення донних відкладень;

• Перемішування та циркуляція каналізаційної брудної води у побутових очисних спорудах;

• Перемішування та циркуляція рідкого бруду.

Встановлення з напрямною трубою Змішувач опускають вздовж напрямної труби до тих пір, поки не досягне точного положення.

Ця операція може повторюватися багато разів, і це полегшує контрольні та інспекційні роботи;

змішувач просто витягається з відстійника за допомогою ланцюга (навіть у разі затопленої системи), перевірений чи відремонтований та зібраний.

МОНТАЖ

1. Помістіть основу направляючої труби на дні резервуара, на відстань від стіни, вказаній у паспорті та закріпіть анкерними болтами. Покладіть трубку обертання.

2. Поставте напрямну трубу на основу та вставте систему наведення. Закріпіть систему наведення за допомогою болтів.

3. Встановіть кронштейн кінцевого вимикача на напрямній трубі з мінімальною відстанню від дна.

4. Позначте фарбою, що не змивається, штир 27 мм з боку стінки системи наведення, щоб вказати положення напрямної трубки 0°.

5. Налаштуйте нахил змішувача.

6. Закріпіть підйомний ланцюг з кайданами на корпусі змішувача і підключіть до підйомної системи.

7. Видаліть пластину з системи наведення, відкрутивши 3 гвинти кріплення і опустіть змішувач уздовж напрямної трубки. Замініть пластину та зафіксуйте лише центральний гвинт.

8. Опустіть змішувач, доки не досягне кронштейн кінцевого вимикача. У той час як змішувач опускають зафіксуйте за допомогою затискачів електричний кабель до ланцюга, щоб уникнути коливань кабелю під час експлуатації. Будьте обережні, не тягніть за кабель живлення.

9. Перейдіть до налаштування системи наведення, повернувши штирь 27 мм. Встановіть 2 гвинти пластини, що залишилися.

10. Видаліть ланцюг із системи підйому та закріпіть його на систему наведення.

Занурювальні змішувачі використовуються для гомогенізації важкого осаду або рідин, що містять тверді частинки, для видалення осадових відкладень і для запобігання льодоутворенню.

Завантажить каталог Змішувачи (Міксери) Faggiolati.
